产品介绍

SGW201双组分聚氨酯防水涂料是一种反应型高分子防水涂料，由A、B组分组成，其中A组分是聚氨酯预聚体，B组分是固化剂。使用时将A、B两组分按一定比例混合，搅拌均匀，涂覆在基层上，反应固结成为连续、柔韧、无接缝的橡胶防水层。

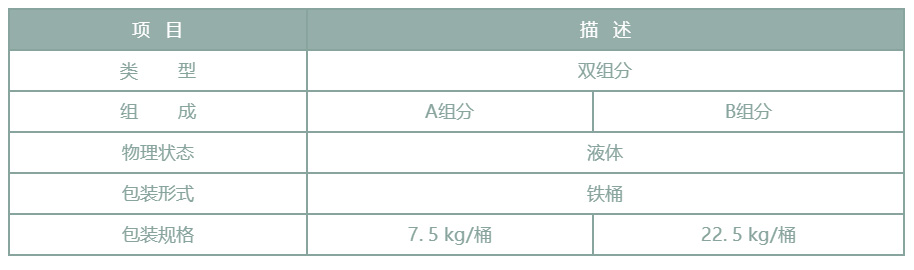

包装规格

产品特点

01、环保：采用高沸点溶剂，不含苯、甲苯、二甲苯等有毒溶剂， 无煤焦油成分

02、良好的施工性能：双组分按一定比例混合后，即可施工；可厚涂，涂膜密实，无针孔、无气泡

03、*的低温柔性：低温 -35℃弯曲无裂纹

04、*的耐水和耐腐蚀性能：化学反应成膜，耐水侵蚀、耐腐蚀、耐霉变，特别适合于长期浸水部位的防水

05、*的物理力学性能：纯聚氨酯组成，良好的橡胶弹性和回弹性，拉伸强度高，抗基层形变（收缩和开裂）能力强

施工运用

每毫米厚的涂膜，涂料使用量约 1.5 kg/㎡-1.8kg/㎡，产品质量配比A组分：B组分=1:3。

基层处理→细部附加防水层施工→大面涂膜防水层施工→ 收头、边缘密封→质检验收→保护隔离层施工

·基层处理：防水基层应平整、坚固、干燥，无尖锐凹凸、蜂窝、麻面和起皮，无油污，对裂缝、基层变形缝、管根处留设的凹槽内应嵌填密封材料并做附加防水处理，平整坚实的基层无需涂基层处理剂。疏松多孔基面、高温高湿或暴晒环境下施工， 建议使用专用基层处理剂，可大幅度提高现场施工涂膜质量。

·配料：将 A 组分倒入 B 组分包装桶后机械搅拌 5 分钟直至均匀，搅拌后的产品须尽快用完。如少量配料需先将 B 组分搅拌均匀，采用干燥、清洁的容器严格按规定比例（参看产品标签） 称量后，机械搅拌使用。

·细部附加防水层：阴阳角、管根部、变形缝等基础细部， 应先进行附加防水层施工，可增涂 2-4 遍（厚度不小于1mm），如需夹铺胎体增强材料时一定要浸透，变形缝部位应先增铺一层聚酯无纺布，再增涂涂料形成附加防水层空铺的构造。

·大面涂膜防水层施工：选用塑料刮板均匀刮涂，宜分 2-3 遍涂布。无基层处理剂时，*遍应薄涂，以封闭基层孔隙， 涂布后应充分固化至指触基本不粘时再涂第二遍，一般间隔时间 12h（低温时会相应延长），第二遍应与*遍涂布方向垂直，如需铺设胎体增强材料时，应边涂布涂料，边铺设增强材料。

·收头及边缘密封：增涂涂料进行封闭。

·保护隔离层施工：涂膜防水层最终完成并经质量检查（必要时进行闭水试验）验收合格后，即可按相关规范或设计要求进行保护隔离层施工。

运输与贮存

●置于洁净、干燥、密封的铁桶中。

●运输与贮存时，避免日晒雨淋、远离火源，防止碰撞， 注意通风。*的贮存温度为 5-25 ℃，*不宜超过40℃。

●在正常运输、贮存条件下，保质期为 12 个月。

注意事项

●施工温度为 5-35℃，雨雪环境不得施工。

●应在通风良好的条件下施工，施工人员应做好相应的安全防护措施。

●直接使用，无需添加任何稀释剂，若需添加，请咨询相关技术人员，并现场小试验证不影响产品干燥速度后方可大面积使用。

●施工请按照三棵树提供的指导说明进行。为获得更多信息，施工前请阅读产品安全说明书
